橋梁鋼模板施工方法

系梁、承臺施工工藝

⑴基礎開挖

先初步放樣，劃出系梁和承臺邊界，用機械配合人工開挖，人工清理四周及基底。對基底進行夯實，然后按圖鋪設砼墊層。

⑵測量放樣

下部承臺，系梁橋墩臺帽各部分開工前，進行準確中線放樣，并在縱橫軸線上引出控制樁，控制鋼筋綁孔和模板調整，嚴格控制好各部頂面標高。

⑶鋼筋下料成型及綁孔

鋼筋由鋼筋班集中下料成型，編號堆放，運輸作業現場，進行綁孔。鋼筋均應有出廠質量證明書或試驗資料方可使用。鋼筋綁扎嚴格按圖紙進行現場放樣綁扎，綁扎中注意鋼筋位置、搭接長度及接頭的錯開。鋼筋綁扎成型后，按要求進行驗收。

⑷支模板

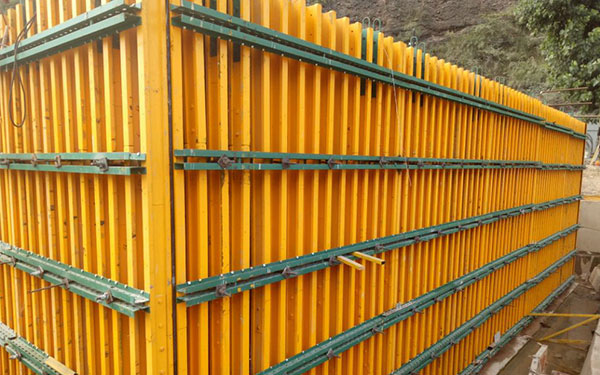

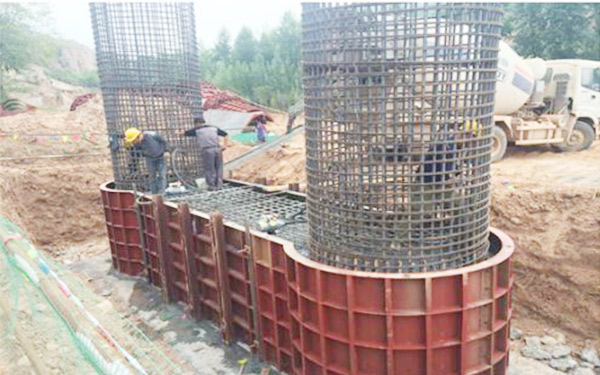

承臺和系梁模板均采用組合鋼模拼裝，用槽鋼或角鐵做肋。底口、中部、上部均用φ20對拉螺桿，外側用方木支撐固定。墩身采用工廠加工的定型鋼模板。

蓋梁、臺帽模板均采用大尺寸鋼模板。

模板拼裝時嚴格按照設計圖紙尺寸作業，垂直度、軸線偏差、標高均應滿足技術規范規定。

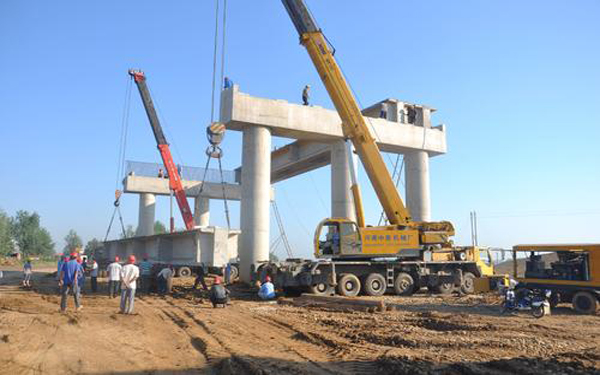

蓋梁、臺帽施工中，及碗扣式支架做支架基礎，支架支撐于系梁或承臺上。支架頂用工字鋼作橫梁，上面鋪設底模，然后進行側模的拼裝工作。

⑸澆注砼

鋼筋、模板經監理工程師檢查合格后，開始澆注砼。砼采取集中拌合，罐車運輸。拌合中嚴格控制材料計量，并對拌合出的砼進行坍落度測定。

承臺、系梁、墩臺柱和墩臺帽均采用車斗澆注。澆注中控制好每層澆注厚度，防止漏振和過振，保證砼密實度。砼澆注要連續進行，中間因故間斷不能超過前層砼的初凝時間，砼澆注到頂面，應按要求修整、抹平。

⑹養生

砼澆注后要及時覆蓋養生，經常保持砼表面濕潤。

⑺模板拆除按照結構的不同和砼規定強度來決定，承臺和系梁達到強度的50%即可拆模板，墩身和蓋梁底模需達到設計強度70%以上方能拆除模板。

模板拆除時要小心按順序拆卸，防止撬壞模板和碰壞結構。
