掛籃設計中, 往往根據現有資料和實際施工要求, 選取掛籃形式、 連接方式 和桿件, 然后進行檢算, 這是常用的一種方法。 所以選擇何種掛籃結構形式就 成為掛籃設計的首要問題。

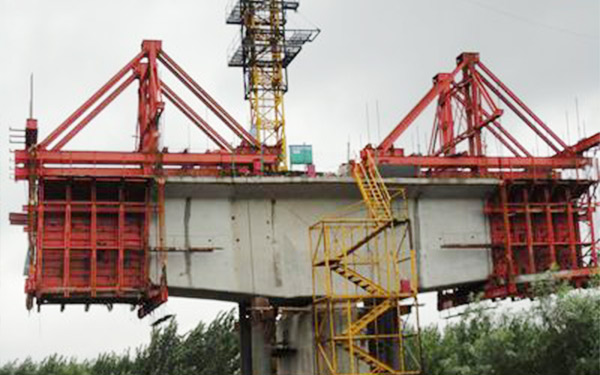

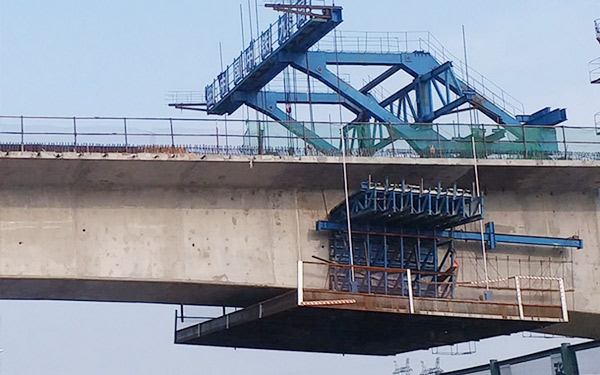

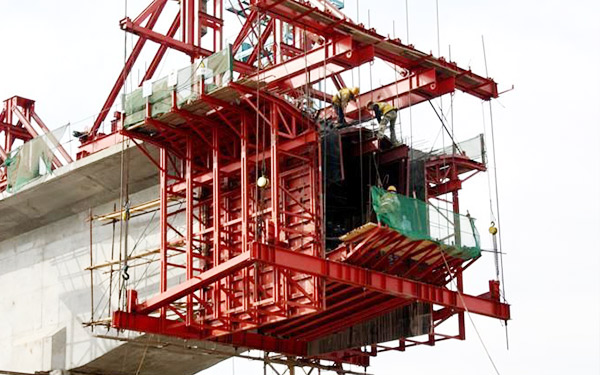

掛籃是懸臂施工中的主要設備，按結構形式可分為桁架式、斜拉式、型鋼式及混合式4種。根據混凝土懸臂施工工藝要求及設計圖紙對掛籃的要求，綜合比較各種形式掛籃特點、重量、采用鋼材類型、施工工藝等；掛籃設計原則：自重輕、結構簡單、堅固穩定、前移和裝拆方便、具有較強的可重復利用性，受力后變形小等特點，并且掛籃下空間充足，可提供較大施工作業面，利于鋼筋模板施工操作。

     根據國內外掛籃施工現有水平, 開發的輕型掛籃應滿足實際橋梁懸臂施工的 需要, 設計要注重整體功能, 不片面追求輕型指標, 總體構思往往體現在以下幾個方面:

(1)減輕掛籃自重途徑；

①選用一種受力合理、安全可靠、剛度較大的輕型結構作為掛籃承重主桁；

②掛籃用材立足國內生產的高強輕質鋼材,并便于加工；

③掛籃澆筑混凝土?xí)r, 尾部充分利用箱梁豎向預應力筋平衡傾覆力矩以取消 配重,從而減輕自重。

   縮短掛籃施工周期

①掛籃行走、 模板升降等采用液壓裝置或容易操作的螺旋千斤頂, 電氣集中 控制,靠機械化和自動化來提高生產效率和降低工人勞動強度;

②在后錨受力許可的條件下, 掛籃行走時, 內外?？赏骄臀?#44; 盡量減少工 序,縮短施工周期;

③懸吊系統和錨固系統裝拆方便、調整簡單。
